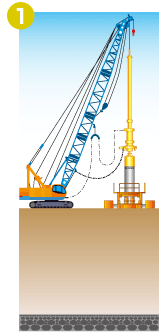

●全旋回ジャッキでケーシング回転(揺動)・圧入する。
●ケーシングにドリル本体を載せる。
●チャック装置でドリルをケーシングに固定する。

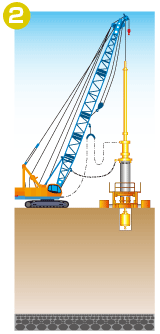

●ドリルを回転させて全旋回ジャッキで押し下げながら掘削する。

●チャックシリンダを解放する。
●バケットをドリル本体ごと引き上げて排土する。
●全旋回ジャッキでの圧入を続ける。

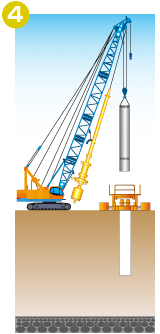

●ドリルを引き込み、ケーシングをつり込んで継ぎ足す。

●所定深度まで１～４を繰り返す。

●必要に応じてハンマグラブによる掘削も可能。

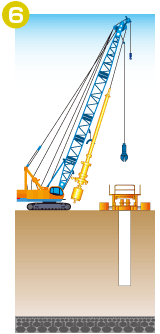

●支持層に達したら底ざらえバケットに交換し、仕上げを行う。
●ドリルを引き上げて鉄筋カゴを建て込む。

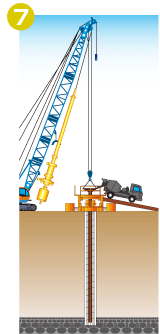

●トレミー管をつり込んでセットする。
●生コンを投入する。

チゼルハンマーの落下時に発生する騒音・振動がないので、静かな施工が可能です。

※）支持層が硬岩の場合は、チゼルハンマーを使用する場合もあります。
